Hexagonal Architecture

by clearinging 2022. 10. 26.
반응형

1. Hex 아키텍처

1.1 정의

1.1.1 정의

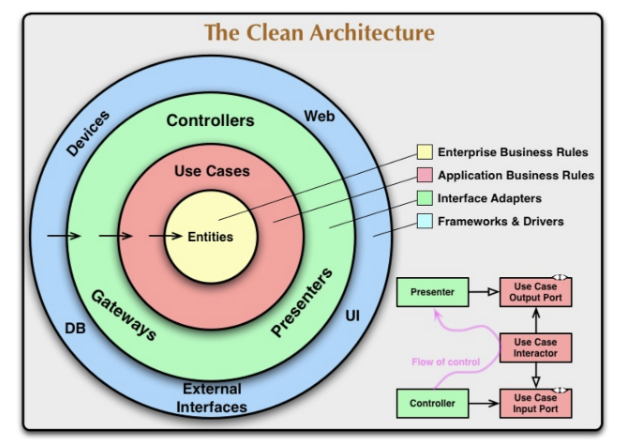

  • 인터페이스나 기반 요소(infrastructure/presenation)의 변경에 영향을 받지 않는 핵심 코드를 만들고, 이를 견고하게 관리하는 것이 목표로 하는 아키텍처를 의미 합니다.
  • 견고해야하는 핵심 로직이 들어있는 영역을 도메인 영역(Domain)이라고 합니다
  • interface 기반의 요소는 세부 사항이라고 합니다
  • 데이터 flow는 presentation(세부사항) -> domain(use case/domain) -> infra(세부사항) 이지만, 의존성은 세부사항 -> domain(use case/domain) 로 구성 됩니다

1.1.2 용어

  • Hex 아키텍처는 Application과 Domain 영역을 분리해서 보여줍니다
    • domain엔 주로 업무 로직을 포함하는 클래스들이 들어섭니다, 업무 로직의 validation과 port interface, UseCase interface, Domain Model Entity class(Jpa Entity가 아닙니다)가 존재합니다.
    • application은 주로 domain 영역의 유스케이스(use case) interface를 상속받은 클래스를 포함하고, 업무 로직이 거의 없고 domain의 여러 업무 로직을 조합하는 역할을 합니다 -> validation, port interface 호출 등을 담당
    • Hex 아키텍처는 Domain 영역과 Application layer를 분리하지만, 아래는 설명에 용의를 위해 Application/Domain 영역으로 용어를 통일하겠습니다.
  • 세부 사항들은 여러 가지 입니다.
    • api의 web 이나 kafka consumer 와 같은 end point 지점을 presentation layer 들이 있습니다.
    • api 는 rest api 일 수 있고, GraphQL, gRPC 등으로 변경이 이뤄질 수 있으므로 세부 사항입니다.
    • kafka consumer 또한 아마존 SQS, Spring EventListner 등으로 쉽게 변경될 수 있기 때문에 세부 사항입니다
    • DB persistnce, 외부 api 호출 등 데이터 적지 및 외부 서버 API 호출 등 비즈니스 로직에 필요한 재료들을 통합해서 infra layer 라고 합니다

1.2 특징과 필요성

1.2.1 비즈니스 로직과 세부 사항 정의

  • 세부 사항은 언제나 변합니다.
  • 비즈니스 로직은 기획자가 새로운 기획을 내놓지 않는 이상 변하지 않습니다.
  • ex) 물건을 산다고 가정하겠습니다
    • 비즈니스 로직
      • 장바구니 정보를 입력받는다.
      • 내 계정 정보를 입력받는다.
      • 장바구니에 있는 정보를 저장합니다.
      • 물품의 잔고량을 검사하고, 만약 주문량보다 잔고량이 더 많을 때 잔고량을 줄이고 구매 물건을 등록합니다.
      • 운송 시스템에 물건들과 배송지 정보를 전달합니다
      • 결제를 진행합니다
  • 위의 예시는 하나의 비즈니스 로직입니다. 내가 현재 모노리식 아키텍처일 경우 모든 작업이 하나의 서버에서 이뤄지던지, 아니면 운송시스템, 결제 시스템 등으로 나뉘어 있어서 rest api를 쓰든지, kafka Event로 비동기 처리를 한다든지..etc
  • 우리는 비즈니스 로직을 실행하기 위해서, 요청이 들어오게 되면 위 목록을 실행하는 각각의 API들을 호출하게 됩니다.
  • 그리고 나중에 서비스가 잘되어, 하나의 팀이 여러 개의 팀으로 분리가 되고, 모놀리식 아키텍처를 여러 서비스로 나누게 된다며 DB 요청이 rest api로 변경되거나, Kafka로 변경되는 경우가 있습니다.
  • 위의 DB 요청이 rest api, kafka 로 변경되더라도 중요한 것은 validation과 같이 비즈니스 정책들과 비즈니스 로직은 변경되지 않는다는 것입니다. 그러므로 우리는 비즈니스 로직을 잘 변경되지 않는 안전한 지역이라고 간주하게 됩니다.
  • 반대로 DB, rest api, Kafka는 언제나 변할 수 있습니다. 서비스 성능을 위해서 rest api 대신 비동기 처리인 Kafka를 쓴다든지, 원래 하나의 DB에서 처리하는 것을 다른 서버로 분리해서 처리한다는 것과 같이 불안전하게 계속 변경될 수 있습니다.
  • 심지어 어느 조직은 Spring을 사용하다가 Kotar로 프레임워크 변경도 진행하기도 합니다. 우리는 이렇게 변경이 잦고 수정이 다수 이뤄지는 영역을 불안정 지역이라고 명명합니다.
  • 만약 Kafka 호출과 rest api 호출과 같이 불안정한 영역을 interface로 정의하여 구현체와 분리하게 된다면, 우리는 세부 사항(구현체)를 편리하게 바꿔 치기 할 수 있습니다. 그러면 비즈니스 로직 수정 없이 세부 사항(구현체)를 바꿀 수 있습니다.
  • Hex 아키텍처는 위의 내용을 담고 있는 아키텍쳐 입니다
  • 우리는 이 아키텍처를 흔히 port(interface) adapter(구현체) pattern 이라고도 부르기도 합니다.

1.2.2 아키텍처 구조

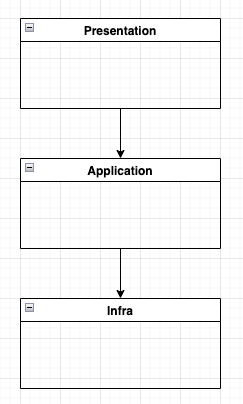

  1. 기존 가장 많이 사용하는 아키텍쳐 구조(3 티어)

  • api 호출이 이뤄지는 presentation layer, 비즈니스 로직이 있는 application layer, DB에 에터 적제 및 외부 API호출 하는 infra 영역 3가지로 나뉘게 됩니다
  • presentation layer는 core인 application layer를 참조합니다
  • application layer는 DB가 있는 infra를 참조합니다
  • data 흐름과 module 간의 의존성이 같습니다.

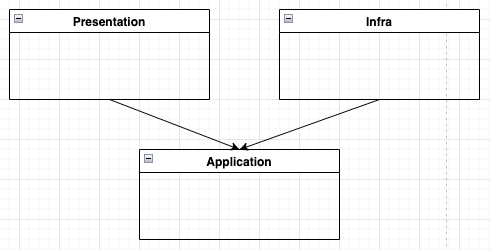

  1. hex 아키텍처

  • api 호출이 이뤄지는 presentation layer, 비즈니스 로직이 있는 application layer, DB에 에터 적재 및 외부 API호출 하는 infra 영역 3가지로 나뉘게 되는 건 동일합니다.
  • 그리고 data flow 또한 presentation layer -> application layer -> infra로 3티어 아키텍처랑 같습니다.
  • 하지만 모듈 간의 의존성이 달라집니다
  • presentation 과 infra 는 application layer를 의존합니다

1.2.3 코드를 통한 아키텍처 설명

  1. 3 티어 구조 예제 코드
// presentation
@RestController
class TestController(
    private val testService: TestService,
) {

    @PostMapping("/hello")
    fun helloSave(request: TestRequest): ResponseEntity<Void> {
        testService.helloApplicationSave(request)

        return ResponseEntity.ok().build()
    }
}

data class TestRequest(
    val age: Int,
    val name: String,
)

// application layer
@Service
class TestService(
    private val testRepository: TestRepository,
) {

    @Transactional
    fun helloApplicationSave(request: TestRequest) {
        testRepository.save(TestEntity(name = request.name, age = request.name))
    }
}

// infra layer
interface TestRepository : JpaRepository<TestEntity, Long>

@Entity
@Table(name = "test_hello")
class TestEntity(
    @Id
    @Column(name = "member_id")
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    val id: Long = 0L,
    @Column(name = "name", unique = true)
    var name: String = "",
    @Column(name = "age")
    var age: Int = 0,
)
  • 위 코드는 우리가 많이 접하는 3티어 아키텍처 이다

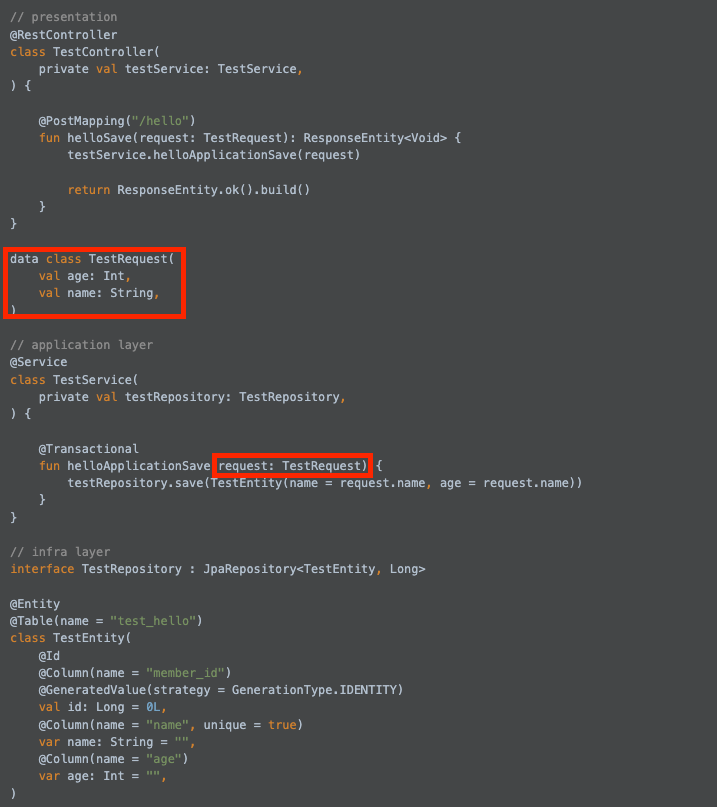

  1. 3티어 코드의 문제점
  • application layer에 많은 의존성이 들어간다
    • presentation layer 범위 침범

    • infra layer 범위 침범

  • 위 사진을 본다면 application에 많은 세부 사항들 포함된걸 알수 있다.
  • 돌발 미션으로 만약 RDS에서 redis로 변경할 경우 어떻게 할것인가?, rest api 에서 graphQL로 변경하면 어떻게 대응할 것인가?
  • 위와 같은 요구사항이 들어올 경우, application layer 또한 변경 되어야 합니다.
    • request/response 객체가 application layer에 존재하기 때문에 graphQL과 같이 presentation layer 기술이 변경되면 Application Layer 영역은 어쩔 수없이 변경이 필요 합니다.
    • @Transactional 과 같이 infra layer에서 사용되는 코드가 application layer에 들어가기 때문에 Application Layer 영역은 어쩔 수없이 변경이 필요 합니다.

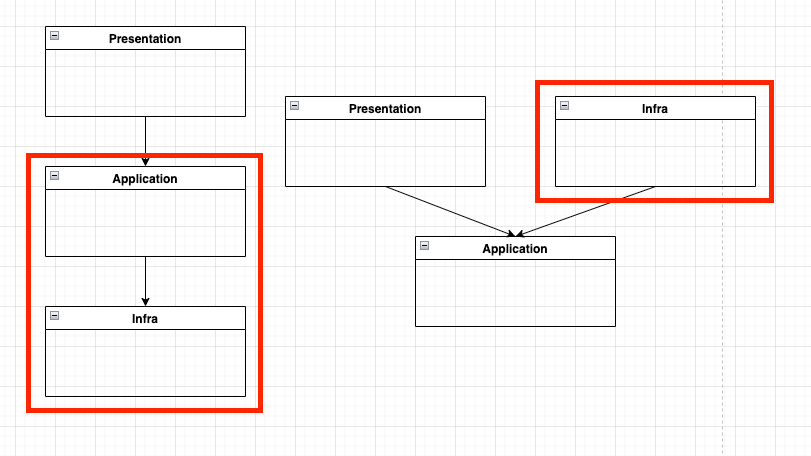

  • 위 구조에서는 모듈 분리 또한 어려움이 있습니다
    • Application 과 Infra는 역참조가 없기 때문에 손쉬게 모듈을 분리하고 gradle에 implementation/compile로 연결 하면 됩니다
    • Presentation Layer경우에는 Application Layer에 Request/Response 객체가 존재 하기 때문에 Request/Response 객체를 Application 모듈에 넣지 않는 이상 분리가 어려워 집니다
  • 위 내용을 통해서 우리는 3티어 코드에서 모듈 분리와 기술 변경에 많은 취약성을 가지고 있다는 것을 확인할 수 있습니다.
  1. hex 아키텍쳐
// presentation
@RestController
class TestController(
    private val testService: TestService,
) {

    @PostMapping("/hello")
    fun helloSave(request: TestRequest): ResponseEntity<Void> {
        testService.helloApplicationSave(request.toCommand())

        return ResponseEntity.ok().build()
    }
}

data class TestRequest(
    val age: Int,
    val name: String,
) {
    fun toCommand() = TestSaveCommand(age, name)
}

// application layer
class TestService(
    private val testPersistencePort: TestPersistencePort,
) : TestSaveUseCase {

    fun save(command: TestSaveCommand) {
        testPersistencePort.helloApplicationSave(command)
    }
}

// domain layer
data class TestModel(
    val id: Long,
    val age: Int,
    val name: String,
)

data class TestSaveCommand(
    val age: Int,
    val name: String,
)

interface TestSaveUseCase {
    fun save(command: TestSaveCommand)
}

interface TestPersistencePort {
    fun helloApplicationSave(command: TestSaveCommand): TestModel
}

// infra layer
class TestPersistnceAdapter(
    private val testRepository: TestRepository,
) : TestPersistencePort {

    @Transactional
    fun helloApplicationSave(): TestModel {
        val testEntity = testRepository.save(TestEntity(name = request.name, age = request.name))

        return TestModel(testEntity.id, testEntity.age, testEntity.name)
    }
}

interface TestRepository : JpaRepository<TestEntity, Long>

@Entity
@Table(name = "test_hello")
class TestEntity(
    @Id
    @Column(name = "member_id")
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    val id: Long = 0L,
    @Column(name = "name", unique = true)
    var name: String = "",
    @Column(name = "age")
    var age: Int = 0,
)
  • 위 코드는 hex 아키텍처 입니다
  • 코드가 많아지고 복잡해 보입니다. 하지만 하나씩 뜯어보면 의존성이 분리 되는 과정을 이해할 수 있습니다

domain 과 application 영역

  • 가장 먼저 domain 과 application 영역을 보겠습니다
    • 특이점은 application layer는 domain 영역의 DTO(Model/command) class와 interface만 사용합니다
    • 어떤 외부 요소들(request, @Transactional등)에 의존 하지 않습니다

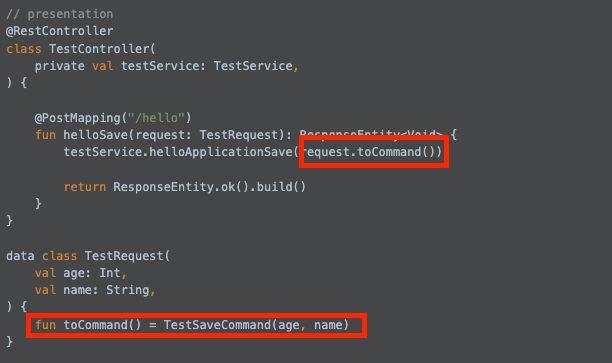

presentation layer

  • presentation layer 영역을 보겠습니다
    • 위 코드를 보면 presentation layer와 domain layer의 코드만 의존하고 있습니다
    • 즉 presentation layer는 application/domain 영역을 의존하지만 반대는 성립하지 않습니다
    • 또한 application/domain 영역의 method는 필수적으로 application/domain 영역의 Model 클래스로 반환을 해줘야 합니다
    • 결론적으로 위에서 언급한 domain/application 영역과 presentation layer간의 모듈 분리가 가능해지고, web/kafka와 같은 기술로부터 논리적으로 분리가 됩니다

infra layer

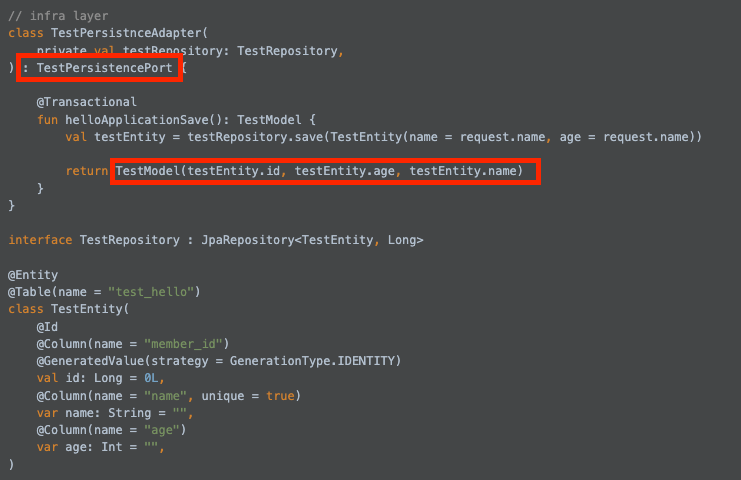

  • infra layer 영역을 보겠습니다
    • infra layer에서는 application/domain 영역의 interface를 상속받습니다.
      • 위와 같이 interface를 통해 의존성을 다른 모듈로 바라보게 만드는 것을 DIP라고 하는데 현재 코드가 DIP의 대표적인 예시입니다
      • interface는 application/domain 모듈에 있으므로 infra layer는 필수적으로 application/domain 모듈을 의존해야 합니다
      • 반대로 application/domain 는 infra layer에서 어떤 것이 Bean으로 등록되어서 사용될지 모르고 오직 자신의 모듈에 존재하는 interface만 호출해서 비즈니스 로직을 설계하면 됩니다
    • application는 interface를 통해 infra layer의 로직을 실행할 때 필수적으로 domain 영역에 정의된 객체로 변경해서 반환해 줘야 합니다.
      • JPA Entity class(JPA의 Entity class는 JPA Entity class로 명명하겠습니다)를 infra layer에서 반환할 때 application/domain은 필수적으로 infra 모듈을 의존해야 합니다.
      • 결론적으로 싸이클이 생기는 이슈가 존재합니다. 저희는 이를 해결 하기 위해서 AggreteRoot 라는 model class를 만들 었습고, 현재 예제에서는 TestModel 입니다.
      • AggreteRoot는 하나의 비즈니스 domain 영역(결제/빌링/주문)에서 가장 주축이 되는 Entity/Model 객체를 의미하고, AggregateRoot 객체는 생명주기를 같이 하는 여러 개의 sub class 들을 가지고 있습니다
        • 주문일 경우 주문(AggreteRoot)는 주문 상품정보들(OrderItem: 제품 + 개수 정보가 담긴 객체)를 sub class로 가집니다
        • 만약 주문 객체가 삭제 되면 주문 상품정보는 의미가 없어지기 때문에 삭제해도 무방합니다. 결론적으로 생명주기를 동일하게 가져갑니다
        • cf) 이 부분을 더 공부하고 싶은 신 분이 있다면 DDD라는 책을 읽어 보시길 바랍니다
    • 위2개의 규칙을 지키게 된다면 자연스럽게 infra layer 또한 applicaiton/domain 모듈을 의존 하는 구조가 되고, 반대는 이뤄지지 않습니다
  • hex 아키텍처 예제를 통해서 우리는 application/domain 모듈을 가장 안전지대인 아래에 위치시킬 수 있고, 세부 사항들을 불안정한 모듈로 분류해서 위쪽에 위치 시킬 수 있습니다

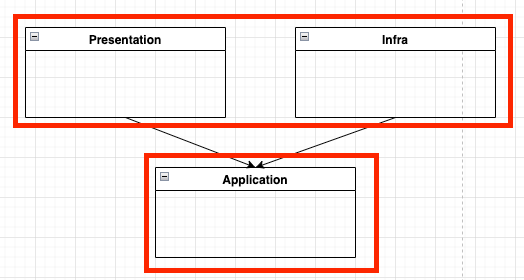

의존성 관계 표시

  1. Hex 아키텍쳐에서 Rds 에서 Redis로 전환 해보기

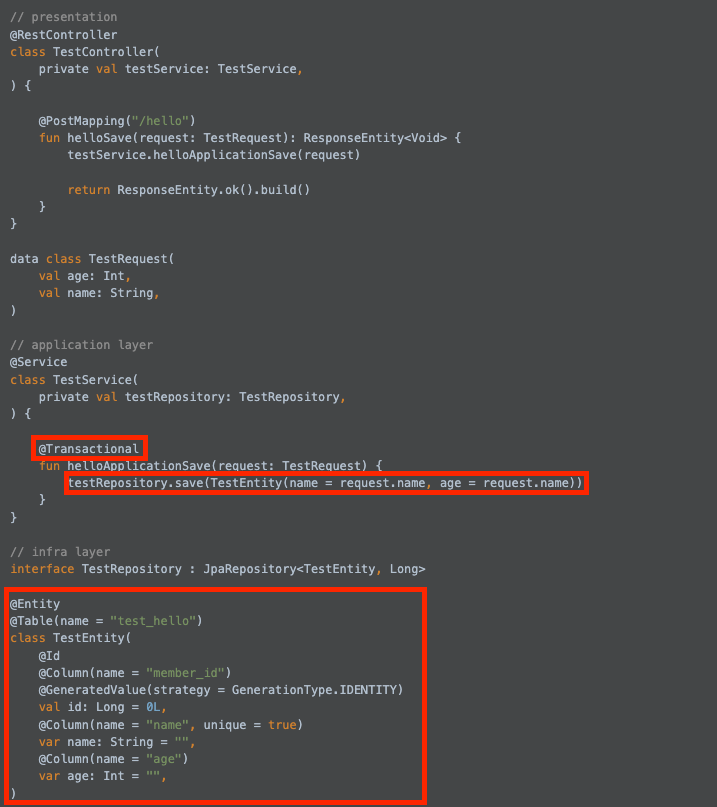

  • 3티어와 hex 아키텍처 에서 각각 Redis 로 전환할 경우 영향이 가는 layer는 아래와 같습니다
  • @Transactional를 모두 제거하고, Entity class 를 모두 Redis 의 Dto class 로 변경해야 합니다, 그리고 redis 와 관련된 interface를 사용하게 되면 아래 사진의 사각형 정도만 변경이 이뤄집니다

RDS -> Redis 변경시 영향도

  • 우리는 사진을 통해 영향도가 확실히 줄었다는 것을 인지할 수 있습니다
  • 그리고 비즈니스 로직 변경 없이는 비즈니스 로직 변경 코드 또한 변경이 이뤄지지 않는다는 것을 의미하게 되었다는 것을 알게 되었습니다.
  • 마지막으로 application/domain 영역은 어떠한 의존성 을 가지지 않으므로 자유롭고 안정화된 영역을 가지게 되었습니다

2. Layer 구조

2.1 모듈 종류

  1. Domain: 우리가 사용하는 비즈니스 로직입니다
  2. End Point/Main: DI 설정과 Spring 과 같은 framework 설정, Rest API, Kafka Consumer 등이 위치한 입력 End point를 의미 합니다
  3. infra/Adapter: 세부 사항들의 집합
    • RDB
    • Redis
    • Kafka
    • ...etc

2.2 EndPoint

2.2.1 EndPoint Response 와 Domain 객체

  • 우리는 위 예제를 통해서 Application/Domain 영역 또한 presentation layer에 데이터를 반환해줄 때 Domain 객체로 반환해줘야 한다고 했었습니다
  • 실제로 front end 에서 보여지는 데이터 들은 여러 비즈니스 domain(결제/빌링/주문)에서 데이터를 조합해서 하나로 합쳐서 반환해야 합니다
  • 이런 합성을 Application/Domain 영역에서 처리하게 된다면 web/kafka DTO class간의 강한 결합이 발생하게 되고, 비즈니스 domain(결제/빌링/주문)단위로 pacakge로 분리한 이유가 사라지게 됩니다
  • 한 마디로 스파게티 의존성과 싸이클이 난무하게 됩니다. 이를 해결하기 위해서 퍼사드 패턴을 사용하게 되었습니다.

2.2.2 퍼사드 패턴

  • 정의: 여러 세부적인 인터페이스를 하나의 추상화된 인터페이스로 치환해주는 디자인 패턴입니다
  • Application/Domain 영역에 필요한 API들을 호출해서 AggreteRoot Model 객체들을 반환받게 됩니다. 그리고 반환 받은 model 객체를 퍼사드 객체에서 고객이 필요한 정보를 filter 후 Resposne 객체로 만들어서 Controller에서 전달합니다.
  • 위 내용을 통해 우리는 퍼사드 객체는 presentation layer의 객체로 이용되는 것을 알 수 있습니다.
  • 어떤 분은 퍼사드를 presentation layer로 볼 수 없다고 할 수 있습니다. 하지만 저는 퍼사드를 주로 presentation layer에서 고객이 원하는 객체로 변환하는 작업을 위해서 사용합니다.
  •

3 회고

  • Port Adapter Pattern 을 처음 접하고 처음 개발하는 사람은 어려울 수 있습니다.
  • 저 또한 트랜잭션을 어떻게 처리할지 부터, 에러 발생 시 어떻게 rollback을 해야 할지 감을 못 잡았습니다.
  • rollback을 처리 하기위해서 try catch 가 난무한 코드가 되기도 하였고, 이걸 해결하기 위해서 handler를 람다로 호출하도록 해보고, retry 가능하게 멱등성 보존 API로 변경한 적도 있었습니다.
  • 최종적으로 Retry 가능 영역, 실패 시 rollback을 처리 하는 영역 그리고 백오피스에서 데이터 클렌징 작업을 해야 하는 영역을 분리하고 로직을 작성하였습니다.
  • 이렇게 저의 경험과 회고를 남기는 이유는 잘 못된 정보를 전달할 수 있기 때문입니다.
  • 많은 책을 읽고 현업에도 적용해 본 후, Hex 아키텍처에 대해 저의 의견을 추가해서 아티클을 작성하였습니다. 저의 의견이 추가되었기 때문에, 어쩔 수 없이 주관이 들어가게 됩니다. 결론적으로 언제나 틀린 글을 작성할 수 있으므로 동의하지 않는 부분이 있으면 그 부분은 무시해 주시면 됩니다.
  • 그리고 추가로 더 좋은 의견이 있다면, 댓글이나 Git Issue로 등록해 주시면 좋을거 같습니다.
